ОБОРУДОВАНИЕ:


  1. Спектрометр диэлектрический Novocontrol Concept 40
  2. Потенциостат-гальваностат AUTOLAB
  3. Система измерения характеристик Keithley 4200
  4. Зондовая станция субмикронного разрешения Cascade Microtech
  5. Система по проведению измерений эффекта Холла Lake Shore Hall system
  6. Вибрационный магнитометр Lake Shore
  7. СКВИД-магнитометр Quantum Design

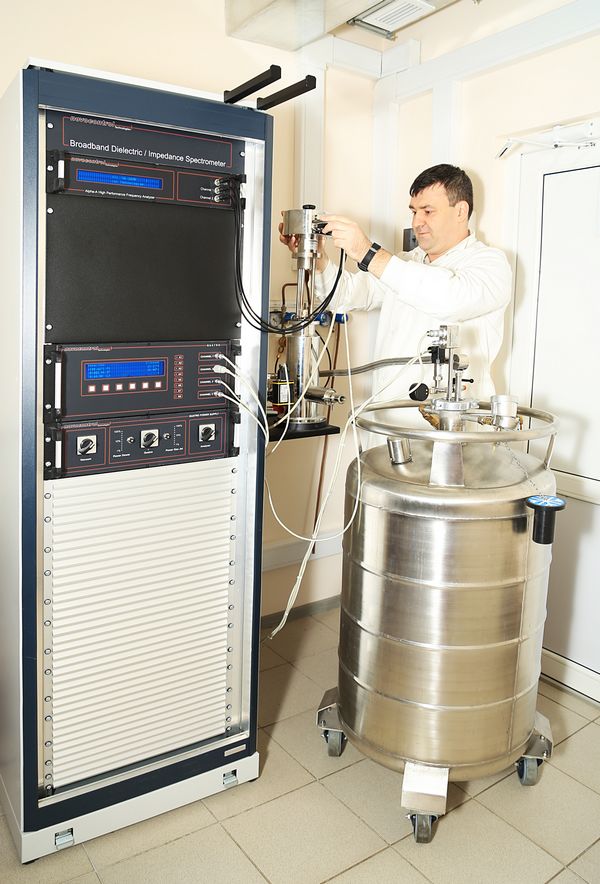

ДИЭЛЕКТРИЧЕСКИЙ СПЕКТРОМЕТР NOVOCONTROL CONCEPT 40

Прибор позволяет проводить исследования электрофизических свойств различных материалов в автоматизированном режиме в широком диапазоне частот (3·10-6 3·107 Гц) и температур (80 650К)



Возможности:

  • Определение значений основных диэлектрических и электрических параметров: комплексного импеданса (в диапазоне 0.01 – 1014 Ом), диэлектрической проницаемости, тангенса угла диэлектрических потерь (с точностью до 3·10-5), комплексной проводимости
  • Определение температуры фазовых переходов
  • Расчет энергии активации процессов и определение температуры стеклования
  • Расчет функции распределения времен релаксации, определение наиболее вероятного времени релаксации
  • Тестирование и мониторинг структурных изменений при стандартных тестовых испытаниях готовых изделий

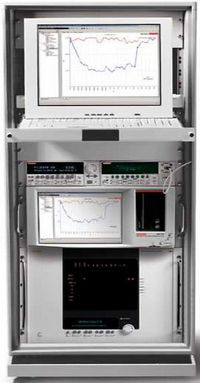

ПОТЕНЦИОСТАТ-ГАЛЬВАНОСТАТ AUTOLAB

Прибор предназначен для решения научных и практических задач в области электрохимии (исследования аккумуляторных батарей и суперконденсаторов, коррозионные исследования, биоэлектрохимия)


Возможности:

  • Циклическая вольтамперометрия (потенциостатический и гальваностатический режим)
  • Вольтамперометрия с линейной разверткой потенциалов (потенциостатический и гальваностатический режим)
  • Дифференциальная импульсная вольтамперометрия
  • Вольтамперометрия с квадратной разверткой потенциалов
  • Хроноамперометрия
  • Хронопотенциометрия
  • Кривые заряд/разряд
  • Импеданс
  • Гидродинамические измерения (вращающийся дисковый электрод)



СИСТЕМА ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ПОЛУПРОВОДНИКОВ KEITHLEY 4200

Система предназначена для измерения вольт-амперных характеристик и вольт-фарадных характеристик активных и пассивных нелинейных компонентов электронных схем и экстракцию из снятых характеристик электрофизических параметров полупроводниковых приборов и слоев. Она построена на базе источников-измерителей (8 каналов), обеспечивающих одновременно формирование тестового воздействия напряжения на тестируемый прибор, необходимую нагрузку в цепи и осуществляющие измерение результирующего тока

Возможности:

  • Диапазон измерения токов:  от 0.1 фА до 1 А
  • Диапазон измерения напряжения: от 1 мкВ до 200 В
  • Частотный диапазон: от 10 кГц до 10 МГц
  • 8 измерительных каналов

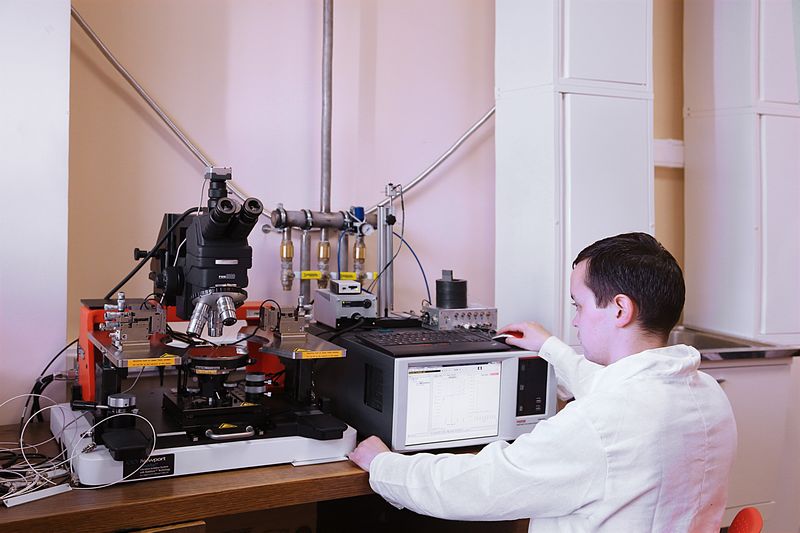

ЗОНДОВАЯ СТАНЦИЯ СУБМИКРОННОГО РАЗРЕШЕНИЯ CASCADE MICROTECH

Зондовая станция предназначена для проведения комплекса электрофизических измерений на пластинах, подложках, готовых микросхемах, а также других элементов, требующих микронное разрешение при подключении электродов. Разрешение позиционера составляет 3 мкм, диаметр зонда от 1 до 50 мкм. Станция оснащена шасси NI PXIe-1075 и системой измерения характеристик полупроводников Keithley 4200 с диапазонами измерения токов и напряжений от 0.1 фА до 1 А и от 1 мкВ до 200 В, соответственно

Возможности:

  • Разрешение позиционера: 3 мкм
  • Диаметр зонда: 1.5, 5, 15, 50 мкм
  • Измерение вольт-амперных характеристик  на постоянном и переменном сигналах

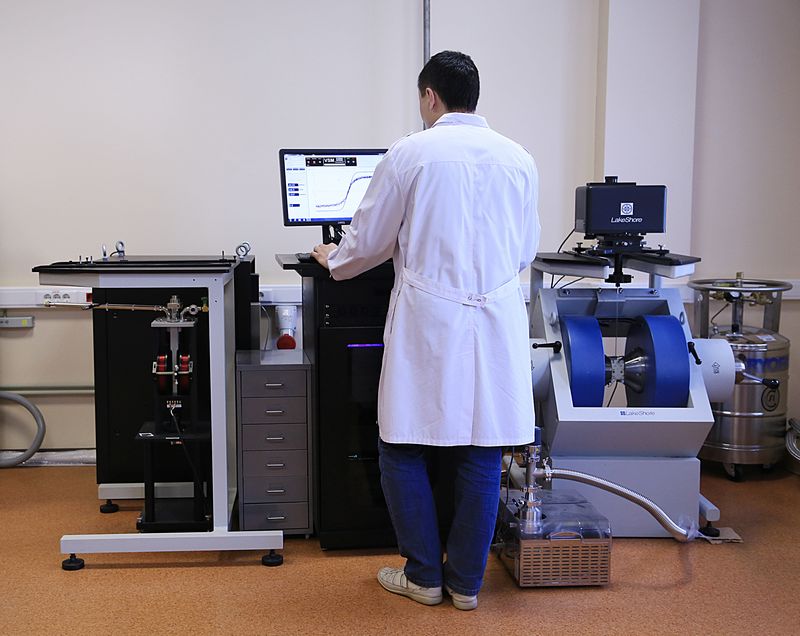

СИСТЕМА ИЗМЕРЕНИЯ ЭФФЕКТА ХОЛЛА LAKE SHORE HALL SYSTEM

Система предназначена для измерения эффекта Холла и характеризации физических свойств полупроводниковых материалов, многослойных магнитных пленок, разбавленных магнитных полупроводников, сверхпроводников



Возможности:

  • Диапазон измерения сопротивления: от 4·10-5 до 2·1011 Ом
  • Величина магнитного поля: до 9 Тл
  • Диапазон температур: от 2 до 400 К
  • Измерение эффекта Холла
  • Измерение аномального эффекта Холла
  • Определение подвижности и плотности состояний носителей заряда

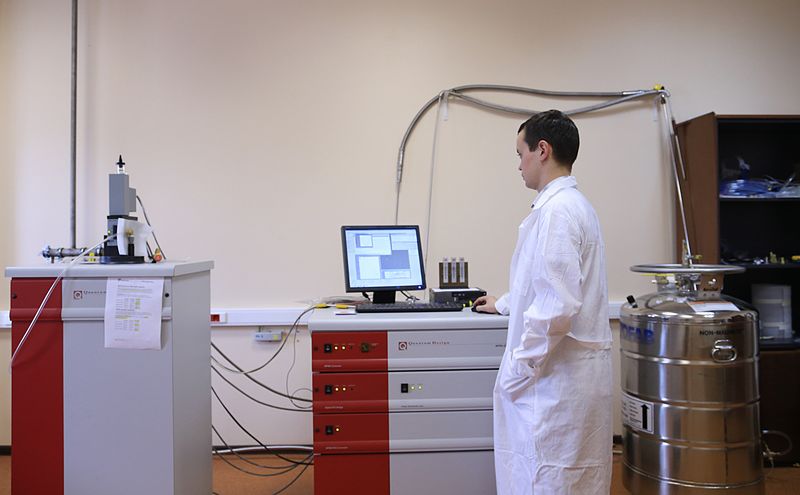

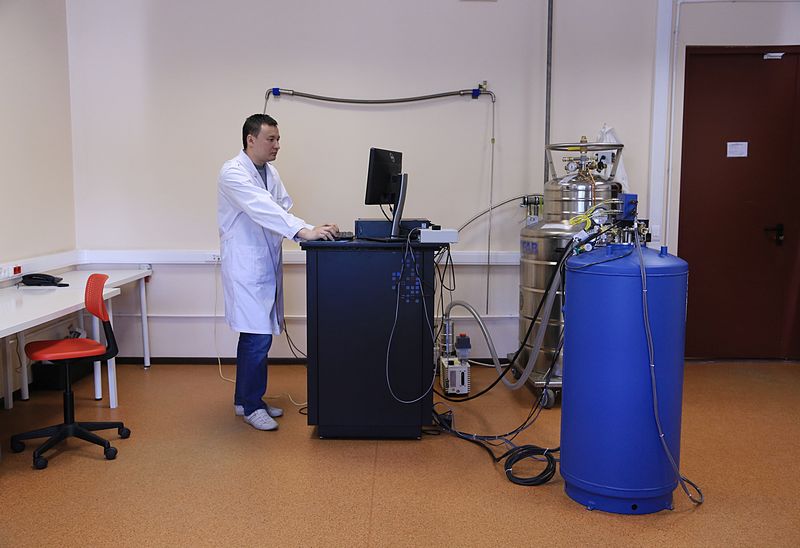

СКВИД-МАГНИТОМЕТР QUANTUM DESIGN И ВИБРАЦИОННЫЙ МАГНИТОМЕТР LAKE SHORE

Комплексы для автоматизированных измерений магнитных характеристик (намагниченности и магнитной восприимчивости) материалов с малыми величинами магнитного момента в широком диапазоне магнитных полей и температур

Возможности:

  • Измерения восприимчивости на частотах 0.1Гц – 1кГц
  • Измерение в температурном диапазоне 2 – 400К
  • Величина магнитного поля: до ±7 Тл
  • Чувствительность: 2•10-7 emu при 0 Тл
  • Измерение в вакууме и в инертной атмосфере
